Infrarotsensor: Ein umfassender Glossar-Eintrag

Was ist ein Infrarotsensor?

Ein Infrarotsensor (IR-Sensor), oft auch als Passiver Infrarotsensor (PIR-Sensor) bezeichnet, ist ein elektronisches Gerät, das Infrarotstrahlung (Wärme) detektiert, die von Objekten innerhalb seines Detektionsbereichs emittiert oder reflektiert wird. Im Gegensatz zu aktiven Sensoren emittiert ein PIR-Sensor keine Energie für die Detektion; stattdessen erfasst er passiv Änderungen in der Infrarotstrahlung in der Umgebung. Diese Eigenschaften machen IR-Sensoren energieeffizient und ideal für batterie- oder solarbetriebene Geräte wie Wildkameras.

PIR-Sensoren sind integraler Bestandteil verschiedener Anwendungen, einschließlich Sicherheitssystemen, Bewegungsmeldern, Lichtschaltungen und Wildkameras. Die Fähigkeit, Bewegungen und Temperaturvariationen ohne physischen Kontakt zu detektieren, macht sie unverzichtbar in Szenarien, die eine nichtinvasive Überwachung erfordern.

Wie funktionieren Infrarotsensoren?

Infrarotsensoren arbeiten auf der Grundlage ihrer Fähigkeit, Änderungen in der Infrarotstrahlung zu detektieren, die durch Temperaturfluktuationen oder Bewegungen verursacht werden. Hier ist eine detaillierte Erklärung ihrer Funktionsprinzipien:

1. Grundlagen der Infrarotstrahlung

• Jedes Objekt mit einer Temperatur über dem absoluten Nullpunkt emittiert elektromagnetische Strahlung im Infrarotspektrum.
• Menschen und Tiere emittieren aufgrund ihrer Körperwärme unterschiedliche Niveaus von Infrarotstrahlung, die von IR-Sensoren detektiert werden können.

2. Pyroelektrisches Element

• Der Kern eines IR-Sensors ist das pyroelektrische Sensorelement, ein Material, das empfindlich auf Infrarotstrahlung reagiert.
• Das Element detektiert differentielle Änderungen in der Infrarotstrahlung und wandelt sie in elektrische Signale um.

3. Differentielle Signalerfassung

• Für die Bewegungsdetektion verwendet der Sensor zwei oder mehr pyroelektrische Elemente, die paarweise angeordnet sind.
• Wenn sich ein Objekt durch die Detektionszonen des Sensors bewegt, verursacht es eine Änderung in der Infrarotstrahlung, die von den Elementen detektiert wird.
• Diese Variationen erzeugen ein elektrisches Signal, das das angeschlossene Gerät (z. B. eine Wildkamera oder ein Licht) auslöst.

4. Fresnelsche Linse und Strahlungszonen

• Eine Fresnelsche Linse wird oft verwendet, um die Infrarotstrahlung auf den pyroelektrischen Sensor zu fokussieren.
• Die Linse unterteilt das Sichtfeld des Sensors in mehrere Zonen, was die Detektionsgenauigkeit erhöht.
• Wenn sich ein warmes Objekt zwischen diesen Zonen bewegt, registriert der Sensor Änderungen in der Strahlung, was eine präzise Bewegungsdetektion ermöglicht.

Hauptkomponenten eines Infrarotsensors

1. Pyroelektrisches Sensorelement

• Wandelt Infrarotstrahlung in elektrische Signale um.
• Empfindlich gegenüber Änderungen in Temperatur und Bewegung.

2. Fresnelsche Linsenanordnung

• Fokussiert die Infrarotstrahlung auf den Sensor.
• Erweitert den Detektionsbereich und erzeugt multiple Detektionszonen.

3. Schutzgehäuse

• Schützt den Sensor vor Staub, Wasser und physischer Beschädigung.
• Häufig für den Einsatz im Freien konzipiert.

4. Elektronische Schaltung

• Verstärkt und verarbeitet das Signal des Sensors.
• Integriert sich in andere Systeme wie Kameras oder Alarme.

Anwendungen von Infrarotsensoren

Infrarotsensoren sind vielseitig und werden branchenübergreifend eingesetzt. Hier sind einige Hauptanwendungen:

1. Bewegungsdetektion

• Sicherheitssysteme: Detektieren Einbrüche und lösen Alarme aus.
• Automatische Beleuchtung: Aktivieren Lichter bei Bewegungsdetektion, um Energie zu sparen.

2. Wildtierüberwachung und Wildkameras

• PIR-Sensoren in Wildkameras detektieren Bewegungen von Tieren und aktivieren die Kamera, um Bilder oder Videos aufzunehmen.
• Funktionen wie einstellbare Empfindlichkeit und Auslöseintervalle minimieren falsche Auslöser und optimieren die Leistung.

Beispiel-Anwendung

• Eine Wildkamera, die mit einem PIR-Sensor ausgestattet ist, wird entlang eines Wildtierpfads platziert.
• Wenn ein Tier die Detektionszone betritt, aktiviert der Sensor die Kamera, um ein Foto oder Video aufzunehmen.
• Die Empfindlichkeitseinstellungen können angepasst werden, um kleine Tiere oder Umweltfaktoren wie Wind zu ignorieren.

3. Energiemanagement

• PIR-Sensoren in intelligenten Häusern optimieren den Energieverbrauch, indem sie Systeme nur bei Bedarf aktivieren.

4. Industrielle Überwachung

• Wird zur Überwachung von Maschinen eingesetzt, um Fehlfunktionen oder Überhitzung zu detektieren.

5. Temperaturmessung

• Berührungslose Thermometer und Wärmebildgeräte verwenden PIR-Sensoren zur Temperaturmessung.

Technische Spezifikationen

Vorteile von Infrarotsensoren

• Energieeffizienz: Ideal für Geräte mit niedrigem Stromverbrauch wie Wildkameras.
• Kosteneffizient: Erschwinglich und weit verbreitet.
• Nichtinvasiv: Detektiert Bewegungen und Wärme ohne physischen Kontakt.
• Zuverlässig: Funktioniert effektiv unter verschiedenen Lichtbedingungen.
• Vielseitig: Geeignet für den Einsatz im Innen- und Außenbereich.

Einschränkungen von Infrarotsensoren

• Falsche Alarme: Ausgelöst durch Umweltfaktoren wie Sonnenlicht oder Wind.
• Umgebungsempfindlichkeit: Leistung kann bei heißen, feuchten Bedingungen nachlassen.
• Begrenzte Differenzierung: Schwierigkeiten bei der Unterscheidung zwischen Objekten mit ähnlichen Temperaturen.

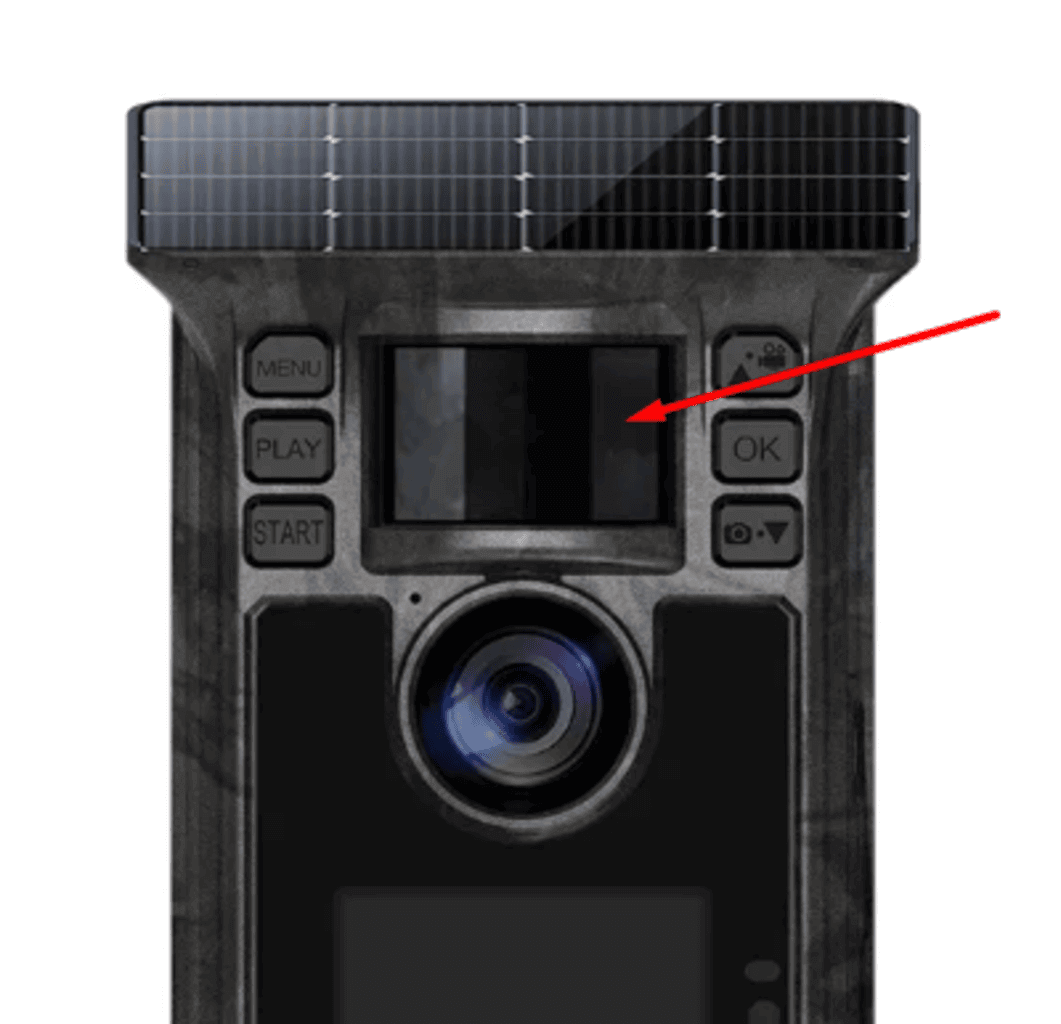

Infrarotsensoren in Wildkameras

1. Einstellbare Einstellungen

• Empfindlichkeitsstufen: Anpassung der Detektion an bestimmte Umgebungen.
• Auslöseintervall: Individuelle Einstellung des Zeitraums zwischen aufeinanderfolgenden Auslösungen, um Batterie und Speicher zu sparen.

2. Platzierungstipps

• Montieren Sie Kameras 2–3 Meter über dem Boden für optimale Abdeckung.
• Vermeiden Sie direkte Sonneneinstrahlung, um falsche Alarme zu reduzieren.
• Richten Sie Sensoren auf Pfade oder Futterstellen für eine bessere Wildtierdetektion.

3. Fresnelsche Linsenkonstruktion

• Bestimmt den Detektionswinkel und -bereich.
• Erweiterte Designs gewährleisten eine präzise Zonenerfassung für genaue Bewegungsdetektion.

Fazit

Infrarotsensoren sind unverzichtbare Werkzeuge in der modernen Technologie, insbesondere für Bewegungsdetektion und Temperaturmessung. Ihre Integration in Wildkameras, Sicherheitssysteme und Energiemanagementgeräte unterstreicht ihre Vielseitigkeit und Effektivität. Durch das Verständnis ihrer Komponenten, Funktionsweise und Anwendungen können Benutzer ihre Leistung für spezifische Anforderungen optimieren, sei es für die Fotografie von Wildtieren oder die Haussicherheit.

Für Outdoor-Enthusiasten und Profis gewährleistet die Beherrschung der Verwendung von Infrarotsensoren in Wildkameras eine effiziente Überwachung und überlegene Ergebnisse.
